엠디아이코리아의 스크라이브 휠은 글라스절단 용도에 맞추어
초경소재 이외 소결 다이아몬드 각종 제품을 보유하고 있습니다.
안정된 절단성능을 유지하며 범용성이 높은 제품군입니다.

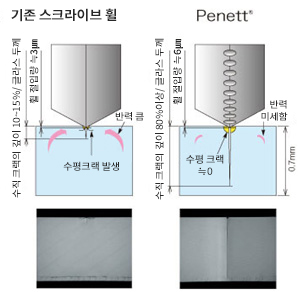

Cutting 침투력(수직Crack)을 보다 깊이 침투시킴으로 절단 후,
브레이크 기능을 간소화 시킴으로 장치구성시 분단시스템의 간소화실현이 가능합니다.

Normal 휠을 베이스로 개발하였으며 다양한 글래스 재질변화에 대응하고
크로스컷팅부분이나 IN-CUT가공방식에도 절단미스 없이 높은 단면강도를
실현할 수 있는 스크라이브휠입니다.

[특징]양산성(제품수율) 향상
1. 글라스 외부에서 컷팅 스타트 부분에 올라탈 때 스크라이브 라인 불균형 또는 크로스부분의 스크라이브 라인 미형성 발생을 최소화시킨다.
2. 컷팅 가능한 스크라이브 하중영역이 넓어 가공 조건 설정을 용이하게 조정 가능하다.

품질향상
1. 글라스 절단 후 글라스 컷팅 단면 강도가 높다.
2. 컷팅 스타트 지점을 글래스내외부(In-Cut & Out Cut)에서 진행가능

작업효율향상
1. 다양한 글라스 재질에 따라 변경이 필요한 휠 사양을 1~2종 휠로 양질의 커팅이 가능
2. 스크라이브 휠 수명 안정화

안정된 스크라이브를 위해 소결 다이아몬드소재, E코트,초경소재 3가지 타입으로 선택이 가능합니다.

휠과 홀더를일체화하여,휠 교체 시간을 대폭 감소시키며 자동 교환시스템 구축이 가능합니다.
레이저마커(홀더각인)를 통해 식별하기 어려운 다양한 사양의 휠을 종류별,이력별 관리가 가능합니다.

Film, PI, PET등 수지커팅용으로 개발된 공구입니다.
휠, 홀더 일체형(Mrcs)으로 홀더조인트를 장착시킨 MDI장치에 간단하게 장착 사용 가능합니다.

-명칭의 유래
Solid(단단한)BOW(배의 전면 끝단부)

-절단방식
필름을 긁어내는 방식이 아닙니다.

-홀더 형상
MrcsMargnet Type으로 MDI 어떤 장비에도 장착이 가능합니다.

LP Trigger
강화글라스에 트리거를 형성시키기 위해 개발된 신제품TOOL.
휠 날이 침투하기 어려운 강화글라스에도 트리거를 형성시킬 수 있습니다.

LP Trigger Specifications
강화글라스의 레이저 스크라이브용 트리거TOOL

방청대책품
각도 10도 경사 (표준품)※5도, 15도 제품도 제작대응 가능

Standard
MDI 로고,품번, Serial관리No. 인쇄,절단방향표시 인쇄

특징
휠 트리거 형성을 위해 홀더 동작을 고정시키는 기구로 안정된 트리거 형성이 가능하다
동일 스크라이브 헤드로 휠 트리거와 LP트리거 겸용이 가능하다
표준 스크라이브 헤드에도 적용 가능

Cutter 휠을 올바른 상태로 유지하기 위한 Holder 입니다.
표준화된 휠 사용에 대응 가능하도록 재질과 사이즈 제안이 가능합니다.

고품질 Cutting 휠을 사용한 수작업용Glass Cutter TOOL로 끊임없는 상품개발의 결과물로
사용이 용이하고 내구성이 높은 제품군입니다.
Glass CutterHolder에는 Cutting 품질 향상을 위해 절단시에만 Oil이 유출되도록
“Uniflow방식”을 채용하여 절단성능 향상을 약속드립니다.

배치공간을 간소화시킨 소형설계로 연구실 등에서 사용하기에 최적화된 Cutting Unit 각종 기판종류와 두께 대응이 가능하며 일정한 압력으로 안정된 스크라이브가 가능합니다.
