サンプル加工例

セラミックス

AlN(窒化アルミニウム)基板の直線分断加工例

掲載しているAlN基板の加工条件

AlN(窒化アルミニウム)基板を、ホイールスクライビングで直線状に分断した加工例です。板厚0.4 mm・3.5 mm角と、板厚0.635 mm・5.0 mm角の2例を紹介します。

写真には、掲載サンプルの形状や端面を示しています。記載した板厚・寸法は個別の加工例であり、対応可能範囲や品質の保証値ではありません。実際の加工可否は、材料グレード、形状、公差、端面品質、電極・金属層の有無などを確認して検討します。

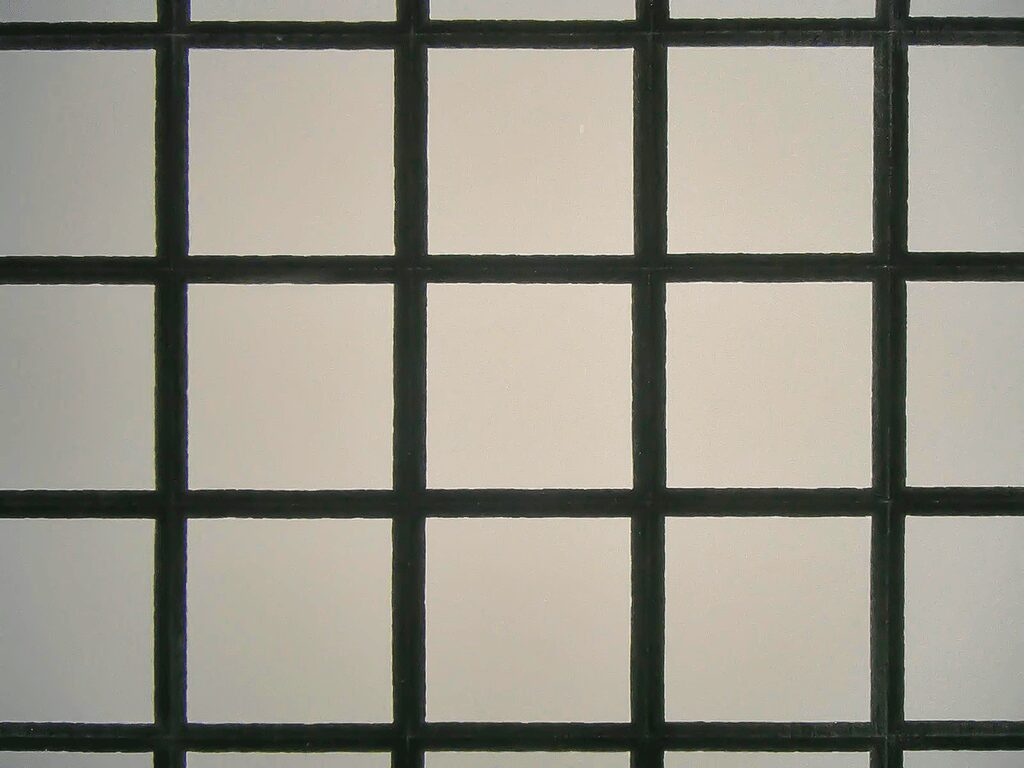

AlN基板の直線分断加工例(板厚0.4 mm、3.5 mm角)

板厚0.4 mm・3.5 mm角の加工例

加工法: スクライビング(ホイール)
切断/割断サイズ: 3.5mm x 3.5mm
材質: AlN(窒化アルミニウム)
板厚: 0.4mm

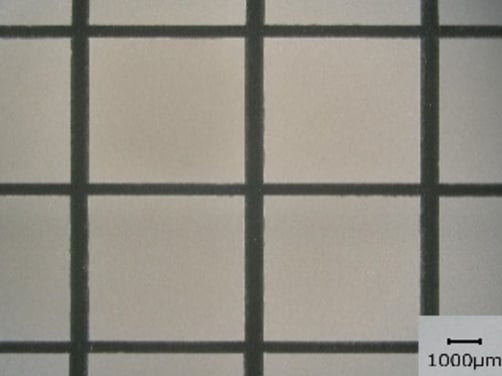

AlN基板の直線分断加工例(板厚0.635 mm、5.0 mm角)の写真1

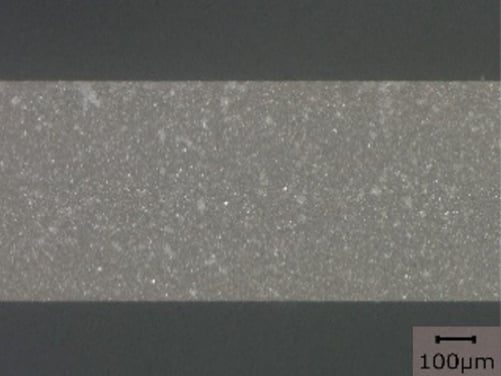

AlN基板の直線分断加工例(板厚0.635 mm、5.0 mm角)の写真2

板厚0.635 mm・5.0 mm角の加工例

加工法:スクライビング(ホイール)
切断/割断サイズ:5.0mm x 5.0mm
材質:AlN / 窒化アルミニウム
板厚:0.635mm

材料別の加工例と関連技術

LTCC・AlN・アルミナの掲載条件を確認する場合は、セラミック基板の直線分断・加工例をご覧ください。アルミナの円形加工については、アルミナセラミック基板の異形分断加工例で紹介しています。

スクライブラインを形成して材料を分断する仕組みは、ホイールスクライビングによるSnB加工の仕組みで解説しています。

AlN基板の分断に関する技術相談

ご相談の際は、材料名・グレード、板厚・外形寸法・分断後の寸法、公差・端面品質・欠けの許容範囲、電極・金属層の有無、試作数量・量産予定数量をお知らせください。

加工可否や条件、ツール・装置の検討については、技術相談・お問い合わせからご相談ください。
