スクライビングホイール

三星ダイヤモンド工業のスクライビングホイールはガラス切断の用途にあわせて超硬素材以外にもダイヤを焼結したものなど各種取りそろえています。
安定した切れ味はそのままに汎用性の高い製品群です。




Penett®/Micro Penett®



Penett®/Micro Penett®

ラックを従来より深く浸透させることにより、ブレークレス及び分断システムの簡素化を実現しました。

従来のスクライビングホイールPenett




APIO®

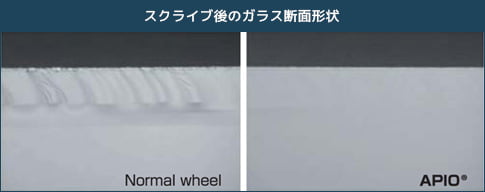

スクライブ後のガラス断面形状
4-point Bending Test(0.7mmt Glass)



APIO®

従来の刃先をベースに開発した、ガラス材質などの変化に対応し、クロス切りや内切りスクライブでも切り損じもなく、高い端面強度が実現できるスクライビングホイールです。

【特徴】量産性(歩留り向上)の視点

  1. ・「ガラスエッジ乗り上げ時の切り線飛び」「交点(クロス)飛び」が発生しない
  2. ・Process Window(スクライブ荷重領域)が広い

品質の視点

  1. ・ガラス割断後の「ガラスエッジ強度」が高い
  2. ・「内切り切断」が可能

作業効率の視点

  1. ・ガラス材質に関係なく、ひとつの刃先で良好な切断が可能
  2. ・スクライビングホイールの寿命安定化

付属品:Axle(ピン)

スクライブを安定させるため、焼結ダイヤモンド素材、Eコート、超硬素材の3タイプからお選びいただけます。


Mrcs®

刃先とホルダーを一体化し、刃先の交換にかかる時間を大幅に削減。
仕様をレーザーマーカーで印字することにより刃先種類の識別管理が容易。


Solidbow

主にタッチパネルなど基板表面の樹脂カット用に開発された工具です。
Mrcs®形状のため、Mrcs®用ホルダージョイントを装着したMDI装置に簡単に取り付け可能です。

・名称の由来
SOLID(硬い)BOW(へさき)

・切断方式
フィルムを削り取る方式ではありません。

・ホルダー形状
Mrcs®(マークス)マグネットタイプです。弊社装置であれば取り付け可能です。


型式 傾斜角
32800100 10度
32800200 5度
32800300 15度



LP Trigger

強化ガラスにトリガーを入れる為に開発した新ツール。

刃が立ちにくい強化ガラスも新型ツールでトリガーが入ります。

LP Trigger Specifications

強化ガラスのレーザスクライブ用トリガーツール

防錆対策品
10度傾斜(標準品)※5度品、15度品も対応可能

Standard

MDIロゴ、品番、シリアル番号印字
切断方向印字

RETAINING BRACKET

【特徴】

刃先トリガーのための首ふり機構を固定
安定したトリガーが可能
同じスクライブヘッドで刃先トリガーとLPトリガーの兼用が可能
標準スクライブヘッドに対応


Holder

カッターホイールを正しく保持するためのホルダーです。
標準的な刃先に対応した材質とサイズを用意しています。


Glass Cutter

高品質なカッティングホイールを使用したガラスカッターなどハンドツールは、たゆまざる商品開発により生まれた、使いやすくまた耐久性の高い製品群です。

ガラスカッターのホルダーには切断時のみにオイルが流出する「ユニフロー方式」を採用。素晴らしい切れ味をお約束します。

ガラスカッターラインナップ(例)

※その他、Aタイプなど、上記以外のラインナップもご用意しています。
詳細はお問い合わせください。

サポートお問い合わせ
TEL:072-648-5012 もしくは お問い合わせフォーム






Linear Cutter/Circle Cutter

スペースを取らない小型設計
研究室での使用に最適
各種基板種類/厚みに対応可能
一定圧力での安定したスクライブが可能

サークルカッター(丸切り用途)



リニアカッター(長尺タイプ)
